3012IP001A2E1C03D001

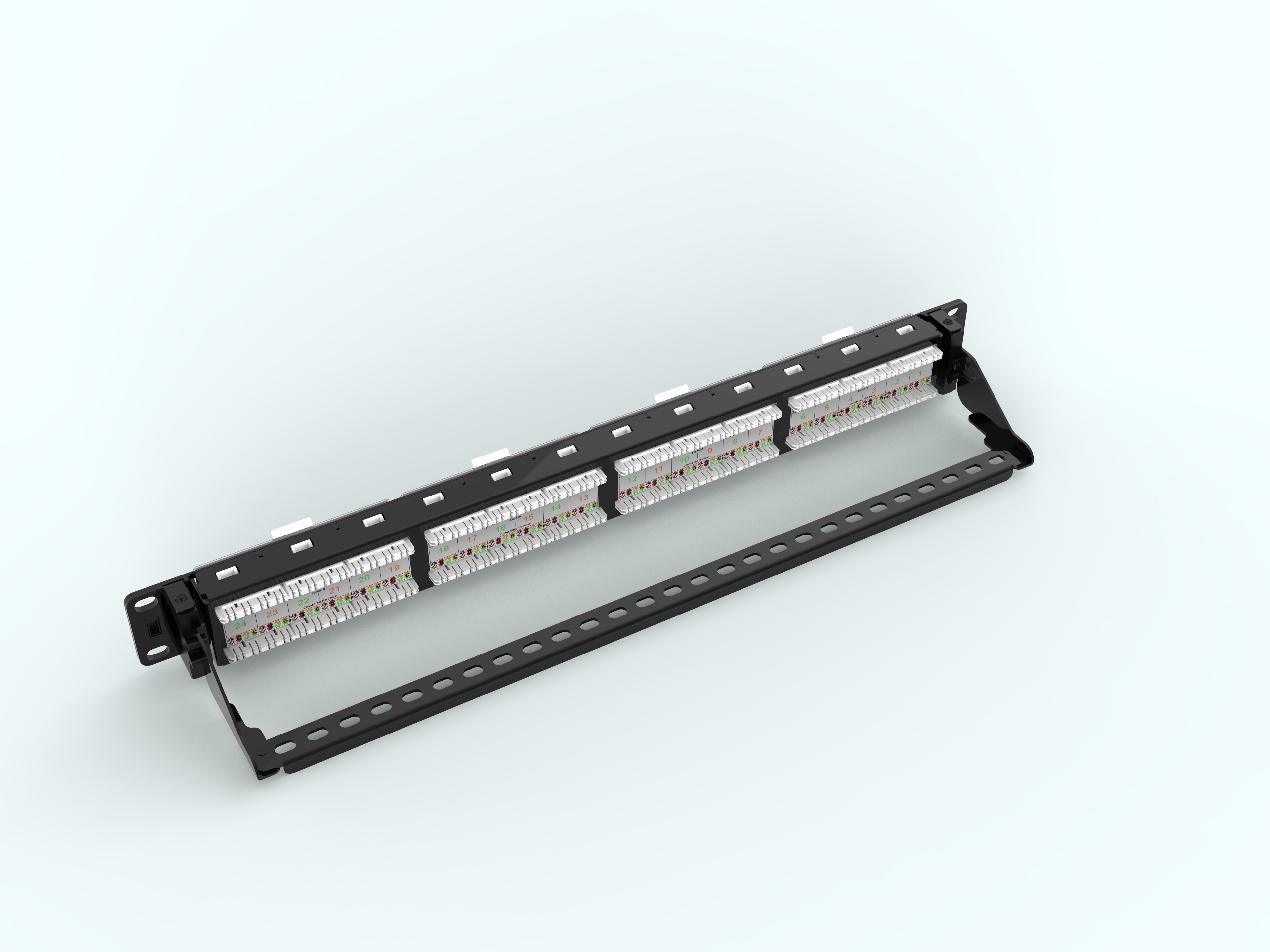

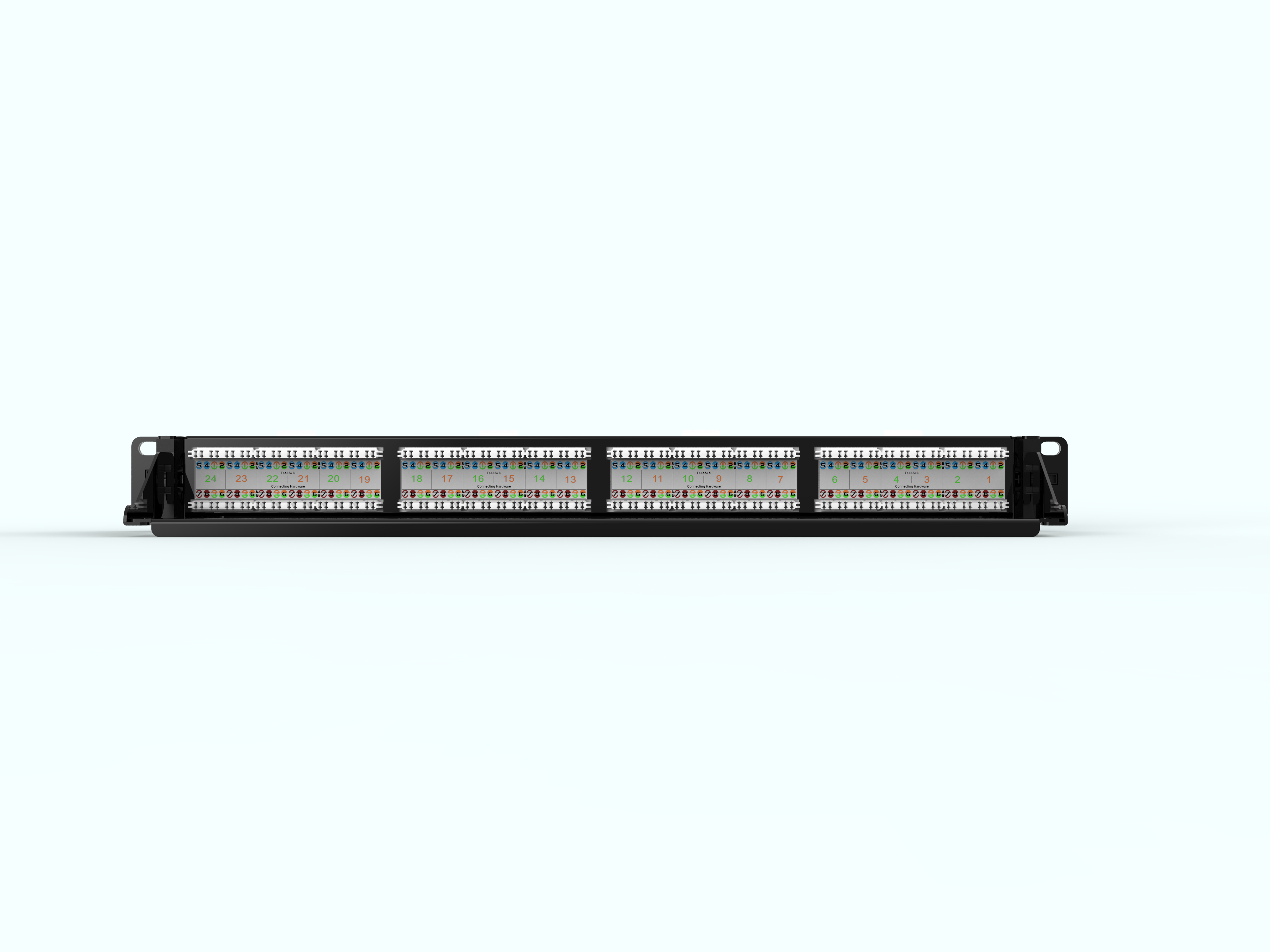

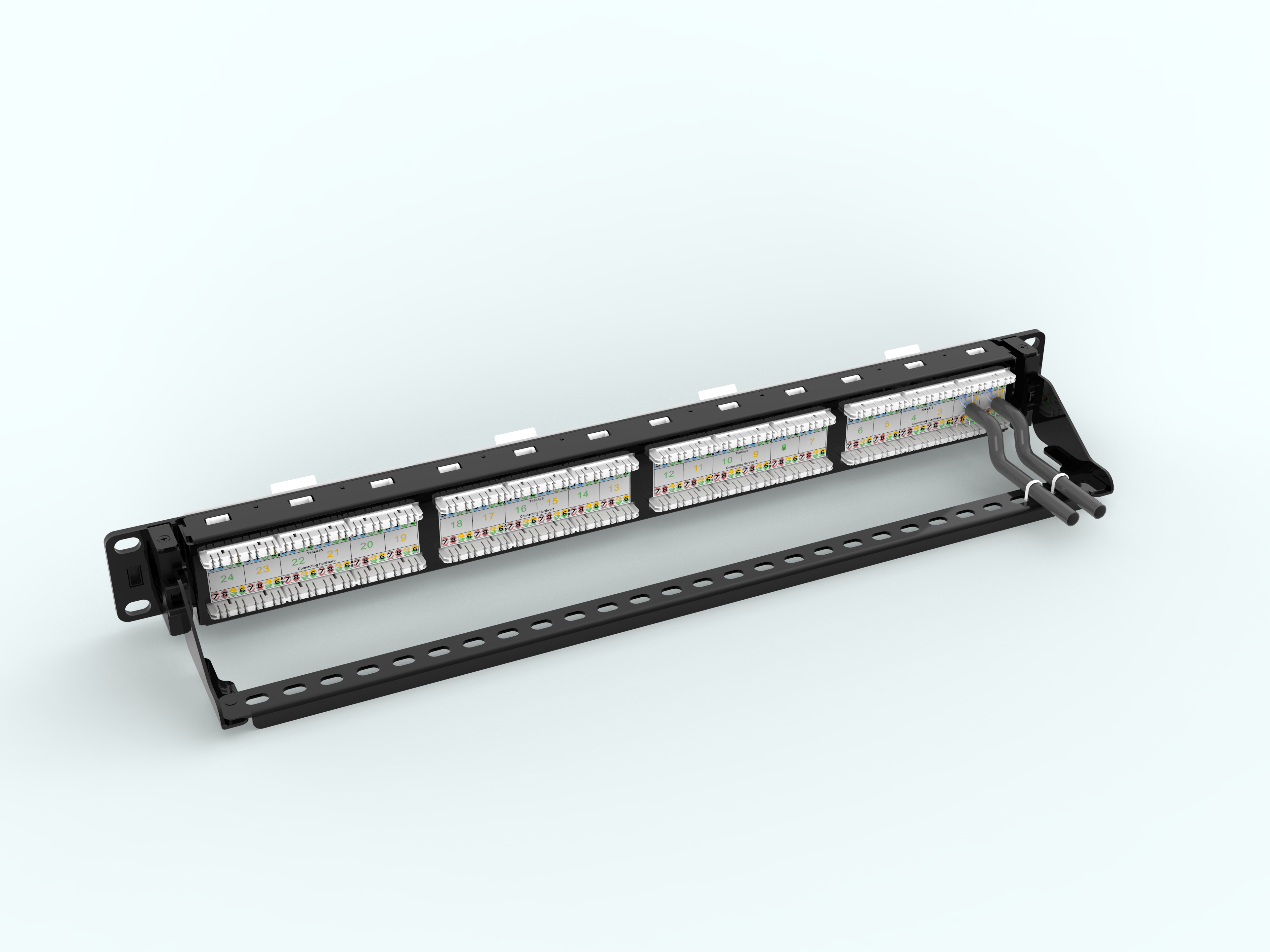

登骐24口非屏蔽一体式配线架，导体选用优质磷青铜，镀50微英寸金，兼顾信号稳定与耐插拔。全覆盖PCB设计避免因施工不当造成的线路损伤、可折叠托架不仅安装方便，还能节省包装与运输空间。
产品等级齐全：C5e/C6/C6A
产品等级齐全：C5e/C6/C6A
产品特点：
*单体水准配线架，长短链路性能优异
*全自动生产，性能稳定，产品可靠
*分线峰设计，易于施工
*鱼眼插针技术，符合环保理念
*可折叠托架，方便安装，节省包装空间
*全覆盖PCB设计，避免因施工不当导致PCB线路损伤
*PoE++认证，满足带电插拔的应用

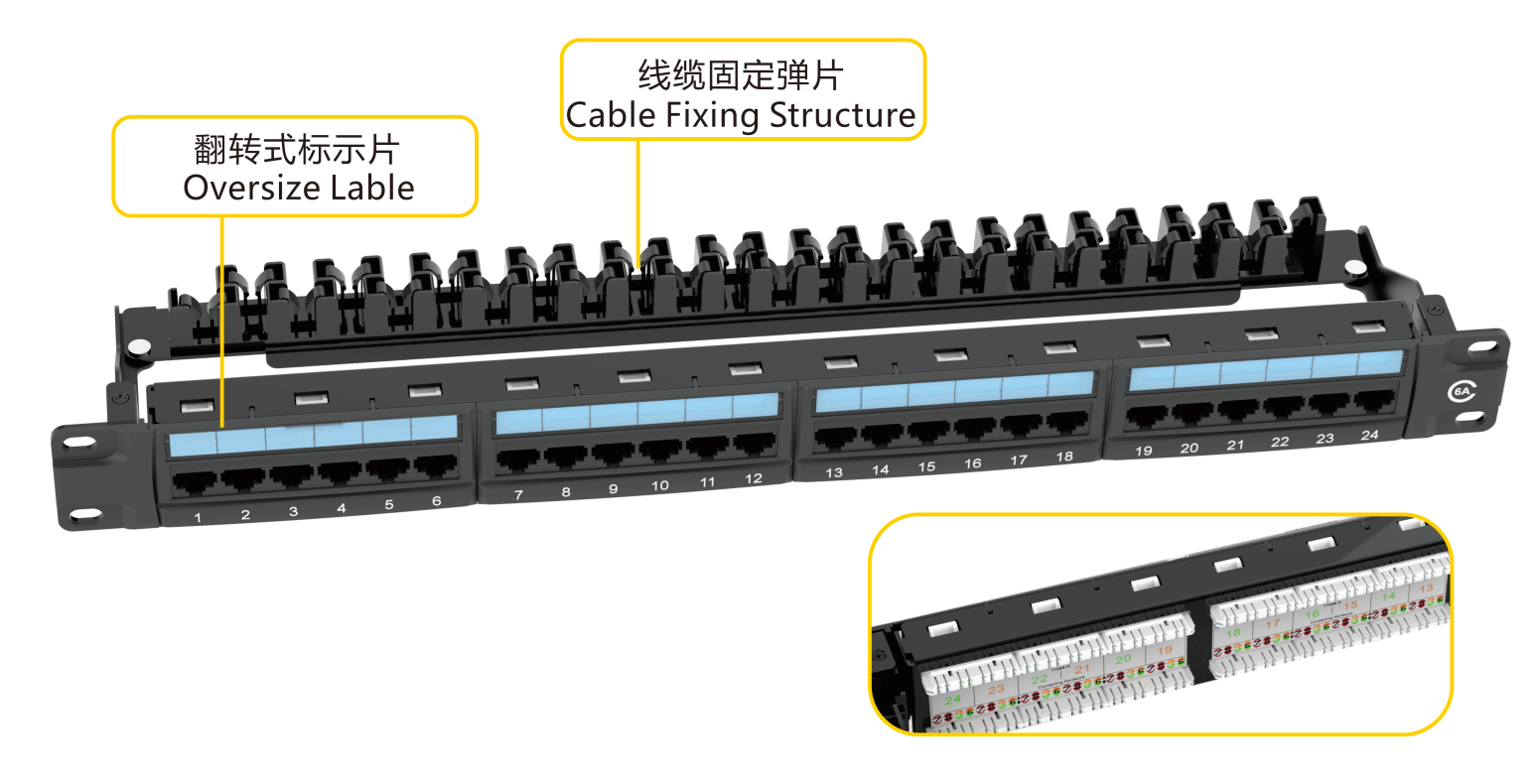

*可更换加大标识条，使现场管理更便捷
|
电气性能 |
物理带宽:Cat 5e≥100MHz;Cat 6≥250MHz; Cat 6A≥500MHz 绝缘电阻：≥500MΩ 接触电阻：≤20mΩ 直流电流：≤1.5Amps |
|
产品材质 |
铁板/托架：SPCC冷轧板 JACK外壳：PBT UL94V-0 IDC组件：PC IDC端子：磷青铜镀镍 金针材料：磷青铜镀金50U” PCB材料：FR-4 |
|
物理参数 |
端口类型：8P8C 插拔次数：≥1000次 端接寿命：≥250次 端接线规：22-26AWG |
|
环境条件 |
储储存温度：-40℃~68℃ 使用温度：-10℃~60℃ 相对温度：10%-90%RH |
|
应用标准 |
GB 50311-2016 ISO/IEC11801 ANSI-TIA 568.2-E YD/T 926.3-2024 |
